Sommer Diesel 462, Wartung der Hinterradbremse 1


Arbeiten an der Bremse sind nicht ohne, wer hier Schraubt, sollte wissen was er tut :!:
Ich übernehme keine Haftung für herausfallende Räder, nicht funktionierende Bremsen etc. :!:

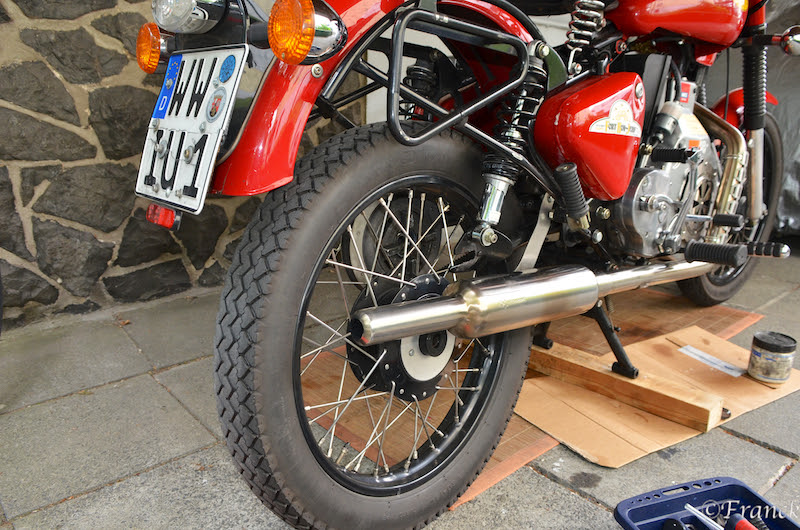

Moped auf Hauptständer, den am besten mit einem Balken unterlegen, dann geht das Hinterrad problemlos raus.
Für Zahnriemen Fahrer oberwichtig, Position der Spannscheiben links und rechts markieren :!:

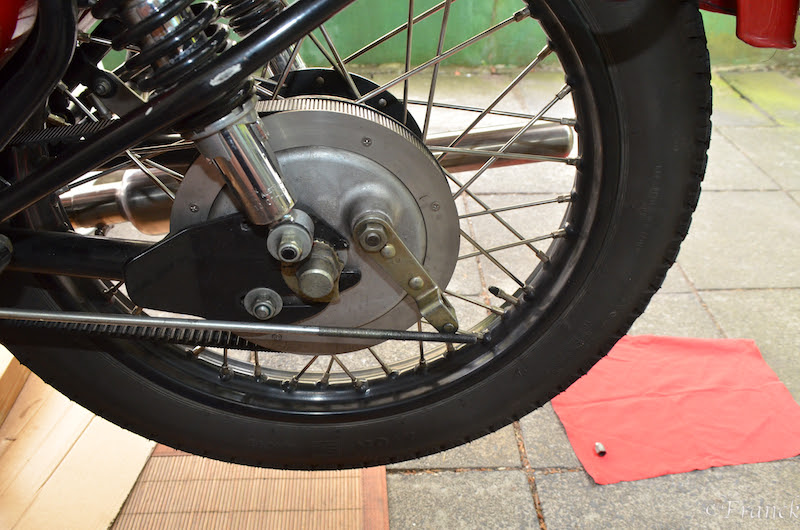

Zuerst Gestänge der Fußbremse abschrauben

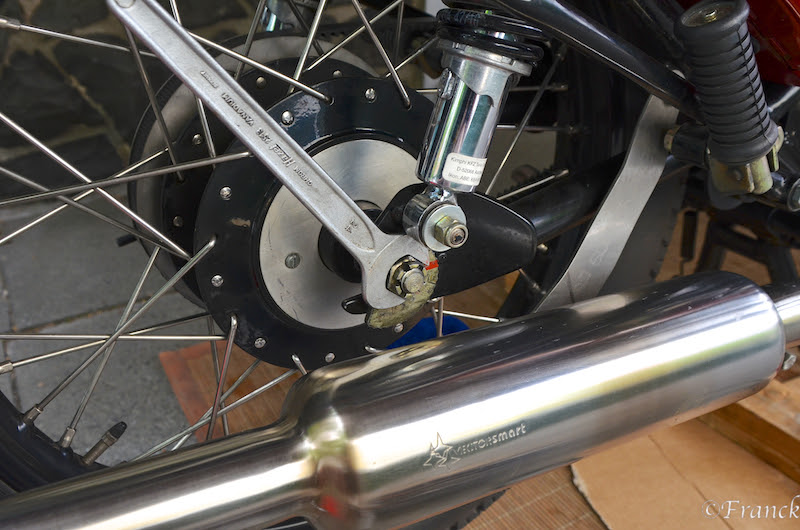

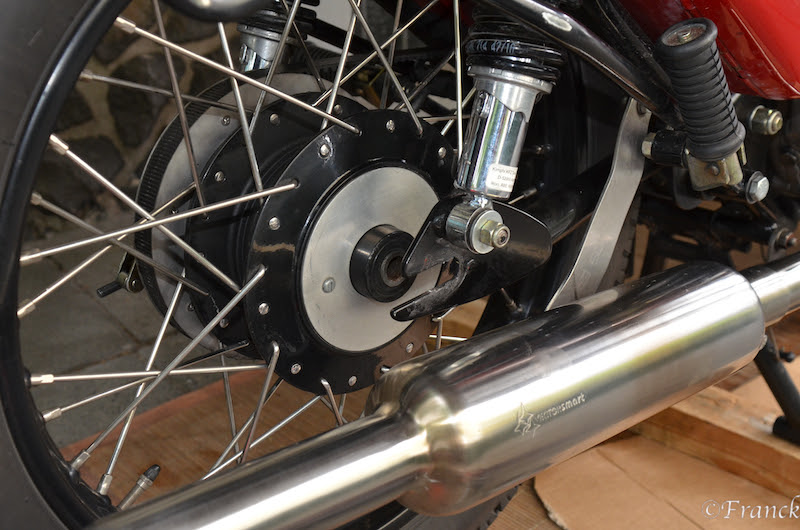

Dann Splint der Achsmutter entfernen, Mutter (24 er) abschrauben, Achse rausziehen. (Der rote Strich ist die Positionsmarkierung)
(Die Achse kann auch von rechts eingeschoben sein, gehen beide Seiten)

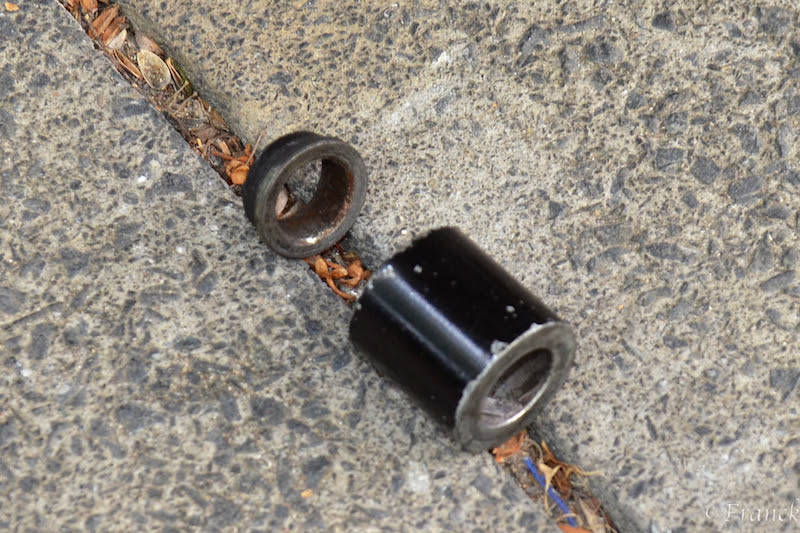

Rechts fällt dann eine Buchse raus

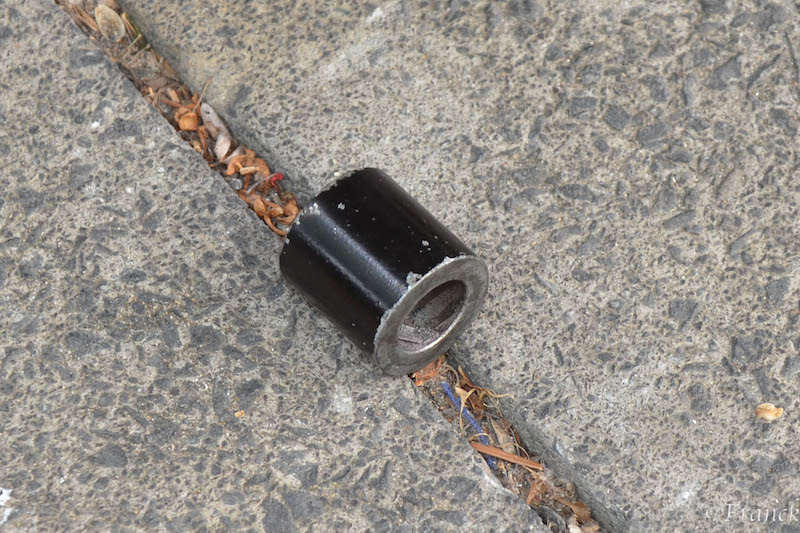

eine kleine sitzt noch in der Nabe, rausnehmen

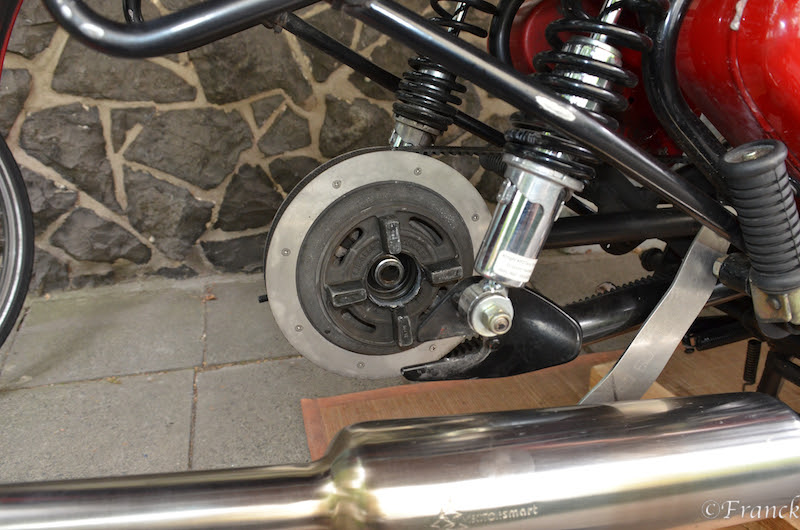

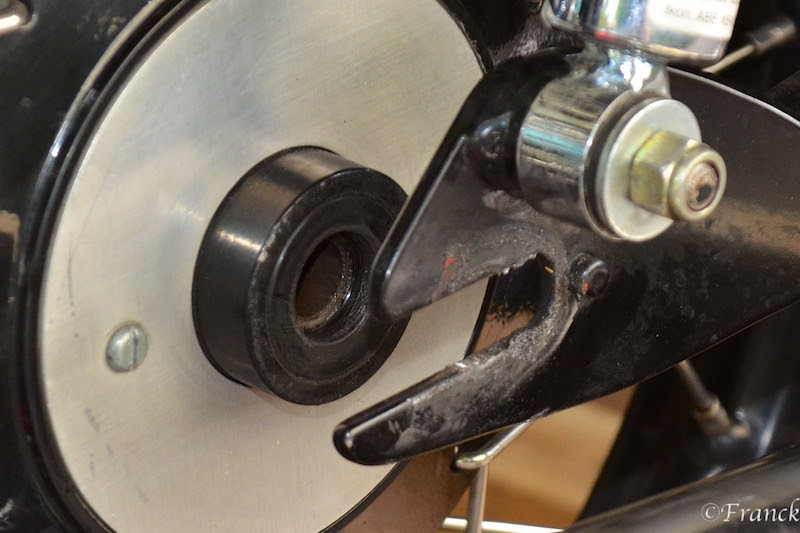

Rad nach rechts aus den Gummidämpfern ziehen


Rad entnehmen


Ruckdämpfer optisch auf Beschädigung prüfen, ggf. erneuern


Anschlag-Schraube der Bremsankerplatte abschrauben (SW 17)

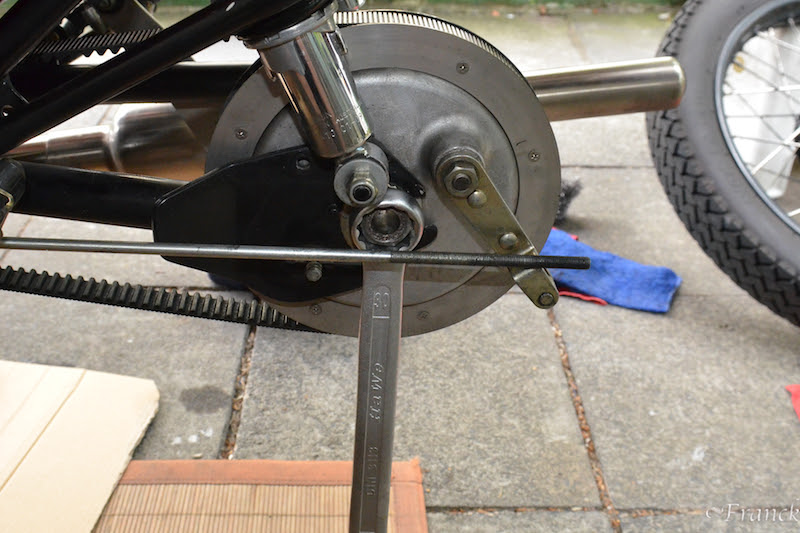

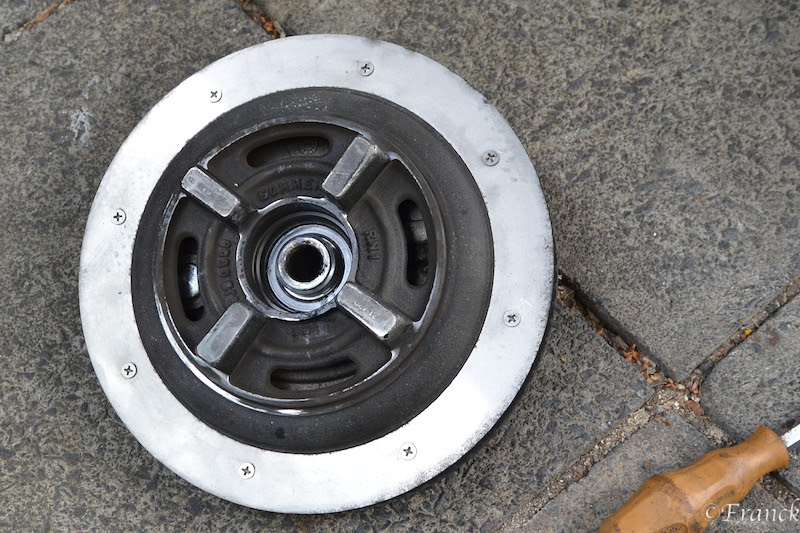

30 iger Schraube der Bremse abschrauben, Trommel und Zahnriemen- bzw. Zahnkranzeinheit entnehmen
